Los equipos eléctricos y electrónicos pueden verse afectados por caídas de tensión, interrupciones breves o variaciones de tensión en el suministro eléctrico.
Las caídas de tensión y las interrupciones breves se deben a fallos de la red eléctrica y de las instalaciones eléctricas o a grandes cambios repentinos en las cargas. En algunos casos, se producirán dos o más caídas o interrupciones consecutivas. Los cambios de tensión se deben a cambios continuos en las cargas conectadas a la red. Si el EUT no puede responder a tiempo a los cambios en la tensión de alimentación, puede provocar averías. Los generadores de caídas de tensión se utilizan para evaluar el rendimiento de los equipos eléctricos y electrónicos cuando se someten a caídas de tensión, interrupciones breves y cambios de tensión.
Elementos de prueba de caídas de tensión: prueba de inmunidad a caídas de tensión, interrupciones breves y variaciones de tensión
Niveles de prueba de inmunidad a caídas de tensión, interrupciones breves y variaciones de tensión:
Tabla 1- Niveles de prueba y duraciones preferidos para caídas de tensión

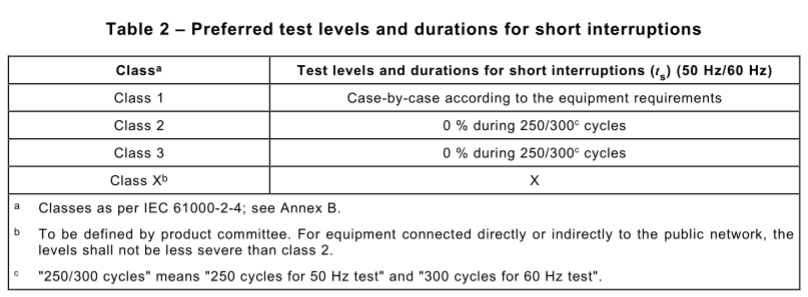

Tabla 2- Niveles de prueba preferidos y duraciones para interrupciones breves

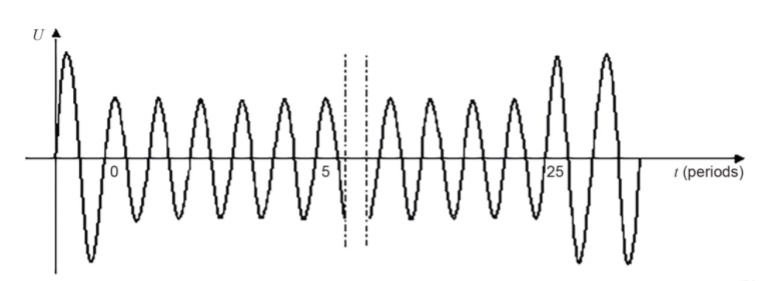

Forma típica de caída de tensión
Prueba de caídas de tensión:
Para una tensión de salida del 80 % del valor nominal, los requisitos anteriores solo deben verificarse durante un máximo de 5 s.
Para tensiones de salida del 70 % y del 40 % del valor nominal, los requisitos anteriores solo deben verificarse durante un máximo de 3 s.
Para tensiones de salida del 40% del valor nominal, es aceptable verificar los requisitos de regulación de carga ya sea a una tensión nominal de 200 V a 240 V o a una tensión nominal de 100 V a 120 V.
Se deberá verificar el tiempo de subida y bajada, así como el sobreimpulso y subimpulso, para la conmutación a 90 grados y a 270 grados, de 0 % a 100 %, 100 % a 80 %, 100 % a 70 %, 100 % a 40 % y 100 % a 0 %.
La precisión del ángulo de fase se verificará para cambiar de {{0}} % a 100 % y de 100 % a 0 %, en nueve ángulos de fase de 0 grados a 360 grados en incrementos de 45 grados. También se verificará para cambiar de 100 % a 80 % y de 80 % a 100 %, de 100 % a 70 % y de 70 % a 100 %, así como de 100 % a 40 % y de 40 % a 100 %, a 90 grados y 180 grados.
El EUT se probará para cada combinación seleccionada de nivel de prueba y duración con una secuencia de tres caídas/interrupciones con intervalos de 10 s como mínimo (entre cada evento de prueba). Se probará cada modo de funcionamiento representativo.
Para interrupciones breves, el ángulo será definido por el comité de producto como el peor caso. En ausencia de definición, se recomienda utilizar 0 grados para una de las fases.
Para la prueba de interrupción breve de sistemas trifásicos, se deben probar simultáneamente las tres fases. Para la prueba de caídas de tensión de sistemas monofásicos, se debe probar la tensión.
Para la prueba de caídas de tensión de sistemas trifásicos con neutro, se deberá probar cada tensión individual (fase a neutro y fase a fase), una a la vez.
Figura: Pruebas de fase a neutro y de fase a fase en sistemas trifásicos
Generador de caídas de tensión EMCSOSIN
Para obtener más información sobre el generador de caídas de tensión EMCSOSIN, no dude en ponerse en contacto con nosotros en cualquier momento. ¡Gracias!
