¿Qué es la prueba de EFT?
La prueba EFT es un estándar de inmunidad que se utiliza para probar cómo funcionan los dispositivos eléctricos y electrónicos bajo interferencia. En un circuito, los transitorios de conmutación (para cortar la carga inductiva, el rebote del contacto del relé, etc.) generalmente interfieren con otros equipos eléctricos y electrónicos en el mismo circuito. Las características de este tipo de interferencia son alta amplitud, corto tiempo de subida, alta tasa de repetición y baja energía. Los pulsos estrechos que aparecen en grupos pueden cargar la capacitancia del dispositivo semiconductor, lo que puede provocar errores en el circuito o en el dispositivo cuando se acumulan hasta cierto punto. El propósito de la prueba EFT es garantizar que el dispositivo pueda soportar estos cambios repentinos de voltaje sin funcionar mal ni dañarse.
Las pruebas EFT se incluyen en una de las pruebas EMC (compatibilidad electromagnética) comunes, que se realiza de acuerdo con IEC/EN 61000-4-2 y el nivel de prueba se realiza según el estándar de producto correspondiente.
Requisitos del estándar IEC 61000-4-2
IEC/EN 61000-4-4 es un estándar que especifica las formas de onda de prueba, los niveles de prueba, la configuración de prueba y los procedimientos de prueba.
La configuración de la prueba EFT consta de lo siguiente:
- EUT (equipo bajo prueba)
- GRP (plano de referencia del terreno)
- generador de EFT
- CDN (red de acoplamiento/desacoplamiento)
- Soporte aislante
- Cables de conexión, cables de prueba.
- Cableado de puesta a tierra

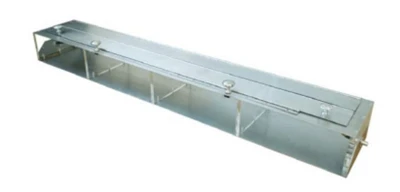

Para probar los puertos de suministro de CA/CC, se requiere una red de acoplamiento/desacoplamiento. Y para los puertos de señal, control, datos y E/S, se necesita una abrazadera de acoplamiento capacitiva. El principal propósito de la abrazadera es acoplar la interferencia EFT/ráfaga a la línea de señal de datos de E/S del EUT.
Los niveles de prueba preferidos para la prueba EFT, aplicables a los puertos de potencia, control, señal y tierra, se detallan a continuación.
| EFT (transitorio rápido eléctrico) @ 5 o 100 kHz | ||
| Nivel | Puertos de potencia, puerto de tierra (PE) en kV | Puertos de señal y control en kV |
| 1 | 0.5 | 0.25 |
| 2 | 1 | 0.5 |
| 3 | 2 | 1 |
| 4 | 4 | 2 |
| X | Especial | Especial |

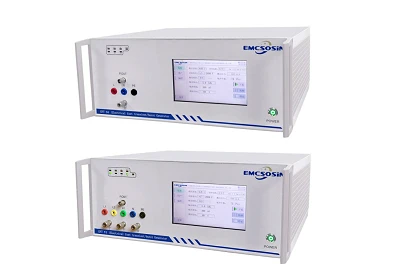

EMCSOSINAGenerador de prueba de ráfaga/EFT
Shanghai EMCSOSIN se ha comprometido con el campo de pruebas de EMC, especializándose en proporcionarInstrumentos de prueba EMC, servicio de rectificación de producto y formación. Nuestro equipo EMC de desarrollo propio incluye: simulador de ESD, generador de ráfagas/EFT, generador de sobretensión, generador de caídas de voltaje, generador de campo magnético de frecuencia eléctrica, generador de ondas oscilatorias amortiguadas, simulador de pulso automotriz, etc. EMCSOSIN también proporciona a sus clientes soluciones profesionales de integración de sistemas EMC.
Por favor no dude en contactarnos para una cotización. ¡Gracias!
